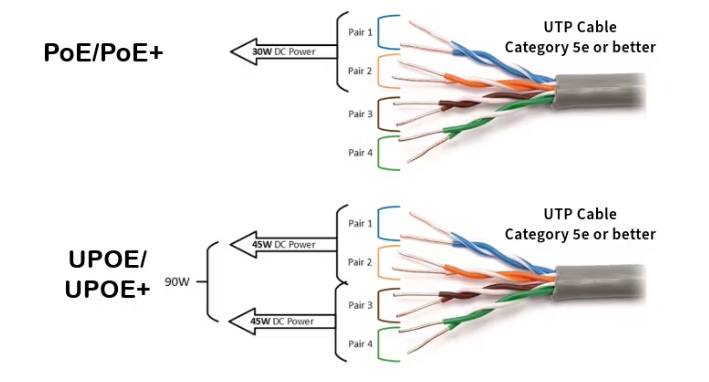

UPoE và PoE+ khác nhau ở điểm nào? Sự khác biệt cơ bản trong cuộc tranh luận giữa UPoE và PoE+ nằm ở hai yếu tố: lượng điện năng được cung cấp và số lượng dây dẫn được sử dụng để truyền tải điện năng đó.
PoE+ (IEEE 802.3at) là tiêu chuẩn được sử dụng rộng rãi cho nhiều thiết bị, cung cấp công suất lên đến 30W từ nguồn điện bằng cách sử dụng hai cặp dây xoắn trong cáp Ethernet. Công suất này đủ cho các thiết bị phần cứng như điện thoại VoIP và nhiều camera IP tiêu chuẩn. Thuật ngữ PoE Plus cũng thường được sử dụng. Công nghệ UPoE (Universal Power over Ethernet) giúp tăng đáng kể công suất lên đến 60W bằng cách sử dụng cả bốn cặp dây xoắn trong cáp. Điều này rất cần thiết cho các thiết bị phần cứng hiện đại, đòi hỏi cao hơn.
Việc đặt tên trở nên rắc rối vì Cisco đã đi trước thời đại với công nghệ UPoE. Tiêu chuẩn chính thức IEEE 802.3bt sau đó đã mã hóa khả năng 60W, 4 cặp dây này thành PoE++ Loại 3. Đối với bất kỳ chuyên gia mạng nào, chúng đều có chức năng giống hệt nhau: 60 watt cho các thiết bị tiêu thụ nhiều điện năng của bạn. Bảng này nêu rõ những điểm khác biệt quan trọng:
Tính năng PoE+ (802.3at Loại 2) UPoE / PoE++ (802.3bt Loại 3)
Công suất tối đa tại nguồn (PSE) 30W 60W
Công suất đảm bảo tại thiết bị (PD) 25,5W 51W
Dây điện được sử dụng 2 cặp 4 cặp
Trường hợp sử dụng chính Các thiết bị IP tiêu chuẩn, điểm truy cập Wi-Fi 5. Các thiết bị hiệu năng cao, điểm truy cập Wi-Fi 6/7.
Công suất mà PoE có thể cung cấp thực tế là bao nhiêu? Công suất được quảng cáo không phải lúc nào cũng là công suất thực tế bạn nhận được. Luôn có một lượng điện năng bị hao hụt khi truyền tải dọc theo dây cáp, tương tự như việc một ống dẫn nước dài trong vườn bị giảm áp suất. Đó là lý do tại sao các tiêu chuẩn quy định công suất tại Thiết bị Cấp nguồn (PSE) – bộ chuyển mạch của bạn – và công suất đảm bảo tại Thiết bị được Cấp nguồn (PD) – camera, AP hoặc điện thoại của bạn.
IEEE đã liên tục nâng cao tiêu chuẩn quyền lực kể từ năm 2003. Dưới đây là cách các tiêu chuẩn đã phát triển:
Tiêu chuẩn Tên Năm Công suất PSE tối đa Công suất PD được đảm bảo Các cặp được sử dụng
802.3af PoE 2003 15,4W 12,95W 2 cặp
802.3at PoE+ 2009 30W 25,5W 2 cặp
802.3bt PoE++ / UPoE 2018 60W (Loại 3) 51W 4 cặp
802.3bt PoE++ / UPoE+ 2018 100W (Loại 4) 71,3W 4 cặp
Bạn có nhận thấy sự khác biệt rõ rệt với chuẩn 802.3bt không? Bằng cách sử dụng cả bốn cặp dây dẫn, chuẩn này về cơ bản có thể tăng gấp đôi công suất, mở đường cho thế hệ thiết bị hiệu năng cao mới.
Bạn cần những loại cáp nào cho UPoE và PoE+? Việc lựa chọn cáp không phải là nơi để tiết kiệm chi phí trong triển khai hệ thống cấp nguồn qua Ethernet công suất cao. Mặc dù bạn có thể sử dụng cáp Cat5e cho các thiết bị cơ bản, công suất thấp, nhưng các quy tắc sẽ thay đổi khi công suất tăng lên.
Đối với PoE+ (30W), cáp Cat6 là tiêu chuẩn chuyên nghiệp tối thiểu. Đối với UPoE/PoE++ (60W trở lên), cáp Cat6A là yêu cầu bắt buộc.
Lý do rất đơn giản: nhiệt độ. Việc truyền tải 60 hoặc 90 watt qua cáp tạo ra tải nhiệt đáng kể. Các dây dẫn bằng đồng dày hơn trong cáp Cat6A có điện trở thấp hơn, điều đó có nghĩa là chúng tạo ra ít nhiệt hơn và có thể chịu được ứng suất nhiệt tốt hơn nhiều so với Cat5e hoặc Cat6. Sử dụng cáp có kích thước nhỏ hơn không chỉ là một thói quen xấu mà còn là nguy cơ gây cháy.
Mẹo hay: Tuyệt đối tránh sử dụng cáp CCA (nhôm mạ đồng) cho các triển khai PoE. Thật đấy. Chúng có điện trở cao hơn, sinh nhiệt nhiều hơn và có thể gây nguy cơ cháy nổ khi sử dụng PoE công suất cao. Có thể bạn sẽ tiết kiệm được một ít tiền ban đầu, nhưng điều đó không đáng để mạo hiểm với nguy cơ hỏng mạng hoặc mất an toàn. Hãy sử dụng cáp đồng nguyên chất 100%.
Cơ chế đàm phán nguồn PoE hoạt động như thế nào? Lý do bạn có thể cắm máy tính xách tay không hỗ trợ PoE vào cổng PoE mà không làm hỏng card mạng của nó là nhờ một quy trình gọi là đàm phán nguồn điện. Đó là một quá trình bắt tay được kiểm soát và thông minh, giúp ngăn ngừa hư hỏng cho các thiết bị.
Quá trình bắt đầu ở lớp vật lý. Khi một thiết bị kết nối, PSE (bộ chuyển mạch) sẽ gửi một xung phát hiện điện áp thấp. PD (thiết bị được cấp nguồn) sẽ phản hồi bằng một tín hiệu điện trở cụ thể. Điều này cho PSE biết hai điều: “Đúng, tôi là một thiết bị PoE” và “Đây là lớp công suất mà tôi thuộc về”. Sau đó, PSE sẽ phân bổ công suất cần thiết, và chỉ khi đó nó mới gửi toàn bộ công suất.
Toàn bộ quy trình này được gọi là Active PoE , và đây là cơ chế an toàn cốt lõi được tích hợp trong tất cả các tiêu chuẩn IEEE 802.3.
Một giải pháp thay thế nguy hiểm mà bạn đôi khi thấy từ một số nhà cung cấp là PoE thụ động . Nó không phải là một tiêu chuẩn và không có cơ chế bắt tay giữa các thiết bị. Cổng này luôn truyền điện, giống như một dây dẫn điện. Cắm thiết bị không được thiết kế cho loại cổng này vào, bạn sẽ làm hỏng thiết bị đó.
Đối với các tiêu chuẩn hiện đại như PoE+ và UPoE, một quá trình đàm phán thứ hai, nâng cao hơn có thể diễn ra ở cấp độ phần mềm bằng cách sử dụng các giao thức như LLDP và CDP, cho phép thiết bị và bộ chuyển mạch tinh chỉnh việc phân bổ nguồn điện.
Những thiết bị nào sử dụng UPoE so với PoE+? Việc lựa chọn giữa PoE+ và UPoE phụ thuộc vào yêu cầu về nguồn điện của thiết bị – đơn giản vậy thôi.
PoE+ (lên đến 30W) là tiêu chuẩn phù hợp cho:
Điện thoại VoIP và điện thoại video Chuẩn Wi-Fi 5 và nhiều điểm truy cập Wi-Fi 6. Camera an ninh IP cơ bản, ống kính cố định Hầu hết các cảm biến và bộ điều khiển IoT
UPoE / PoE++ (60W trở lên) là tiêu chuẩn bắt buộc đối với:
Điểm truy cập Wi-Fi 6E và Wi-Fi 7 hiệu năng cao Camera an ninh xoay nghiêng thu phóng (PTZ), đặc biệt là những loại có bộ phận sưởi hoặc quạt gió để sử dụng ngoài trời. Máy khách Cơ sở hạ tầng máy tính ảo (VDI) Biển báo kỹ thuật số, tháp IP và hệ thống hội nghị truyền hình hiện đại Cổng quản lý tòa nhà và các hệ thống tòa nhà thông minh khác
Xu hướng này rất rõ ràng: ngày càng nhiều thiết bị, đặc biệt là trong lĩnh vực không dây và bảo mật, đang yêu cầu công suất 60W trở lên. Nếu bạn đang lên kế hoạch triển khai Wi-Fi 7, bạn không chỉ đang lên kế hoạch cho một tiêu chuẩn vô tuyến mới; bạn đang lên kế hoạch cho một cơ sở hạ tầng PoE 60W.
Yêu cầu triển khai Việc triển khai PoE thành công phụ thuộc vào ba yếu tố không thể thiếu. Chỉ cần sai sót một trong ba yếu tố đó, bạn sẽ phải khắc phục sự cố gián đoạn hoặc thiết bị không hoạt động được.
Thứ nhất, cơ sở hạ tầng chuyển mạch của bạn phải hỗ trợ rõ ràng tiêu chuẩn PoE cần thiết. Một bộ chuyển mạch PoE+ không thể cấp nguồn cho thiết bị UPoE, chấm hết. Thứ hai, hệ thống cáp của bạn phải đáp ứng được yêu cầu – điều đó có nghĩa là cần cáp Cat6A cho bất kỳ hệ thống lắp đặt công suất cao nào mới.
Cuối cùng, và quan trọng nhất, bạn phải tính toán ngân sách nguồn điện . Mỗi bộ chuyển mạch PoE đều có công suất tối đa mà nó có thể cung cấp cho tất cả các cổng. Cộng tổng công suất yêu cầu của tất cả các thiết bị mà bạn dự định kết nối. Nếu tổng đó vượt quá ngân sách của bộ chuyển mạch, một số thiết bị sẽ không hoạt động. Đây là một phép tính đơn giản nhưng thường bị bỏ qua, dẫn đến những rắc rối lớn trong quá trình triển khai.
Cáp PoE có thể hoạt động trong phạm vi bao xa? Tiêu chuẩn cáp Ethernet (TIA/EIA-568) quy định chiều dài tối đa để truyền dữ liệu và cấp nguồn PoE đáng tin cậy là 100 mét (328 feet).
Đây không phải là giới hạn của PoE, mà là một quy tắc nằm trong tiêu chuẩn Ethernet. Việc đẩy cáp vượt quá giới hạn này có thể dẫn đến sụt áp, mất dữ liệu và hỏng thiết bị.
Tuy nhiên, tiêu chuẩn này không tính đến hoạt động của thiết bị. Các card giao diện mạng (NIC) hiện đại sử dụng "Xử lý tín hiệu số" (DSP). Công nghệ này thực hiện khử tiếng vọng, triệt tiêu nhiễu xuyên âm và sửa lỗi tức thời, đó là lý do tại sao đôi khi bạn có thể đạt được tốc độ 100 Mbps và PoE trên cáp dài 250 mét.
Vậy là xong – hướng dẫn đầy đủ về PoE, PoE+ và UPoE! Cấp nguồn qua Ethernet không chỉ là cách tiện lợi để cấp nguồn cho thiết bị; nó còn rất cần thiết cho các mạng hiện đại. Việc lựa chọn chuẩn PoE phù hợp là rất quan trọng để có một mạng lưới đáng tin cậy, hiệu quả và sẵn sàng cho mọi thứ – từ một vài điện thoại IP đến toàn bộ tòa nhà thông minh. Hiểu rõ khả năng của từng chuẩn, suy nghĩ về nhu cầu hiện tại và tương lai của bạn, và bạn sẽ có thể đưa ra lựa chọn tốt nhất.
Mẹo hay: Một công cụ chứng nhận sẽ báo lỗi ngay lập tức nếu cáp vượt quá tiêu chuẩn 100 mét, nhưng bài kiểm tra LANBERT sẽ phơi bày điều kiện hoạt động thực tế của cáp bằng cách sử dụng DSP và xác thực khả năng truyền tải thực sự của liên kết , chứ không chỉ những gì tiêu chuẩn cho phép.
Di chuyển và Khả năng tương thích Các tiêu chuẩn IEEE được thiết kế để tương thích ngược, điều này giúp đơn giản hóa hầu hết các quá trình nâng cấp.
Bộ chuyển mạch UPoE+/PoE++ (802.3bt) hiện đại có thể cấp nguồn an toàn cho thiết bị PoE+ hoặc PoE tiêu chuẩn cũ hơn. Bộ chuyển mạch và thiết bị sẽ tự động đàm phán mức công suất phù hợp, do đó không có nguy cơ hư hỏng.
Tuy nhiên, điều ngược lại không đúng. Một bộ chuyển mạch PoE+ (802.3at) đời cũ không thể cấp nguồn cho thiết bị UPoE/PoE++ đời mới hơn. Nó thiếu cả công suất cần thiết và khả năng cấp nguồn 4 cặp dây.
Ngoại lệ duy nhất cần lưu ý là phần cứng cũ. Công nghệ UPoE ban đầu của Cisco, trước khi đạt tiêu chuẩn, là độc quyền. Tuy nhiên, các thiết bị chuyển mạch UPoE hiện đại của Cisco hỗ trợ UPoE+ hoàn toàn tuân thủ tiêu chuẩn IEEE 802.3bt và tương thích với bất kỳ thiết bị dựa trên tiêu chuẩn nào.
Công nghệ PoE có an toàn và đáng tin cậy không? Đúng vậy. PoE tuân thủ tiêu chuẩn vốn dĩ đã an toàn.
Quá trình đàm phán chủ động mà tôi đã đề cập trước đó là chìa khóa. Đó là một sự bắt tay thông minh đảm bảo rằng một cổng không bao giờ cấp nguồn trừ khi thiết bị tương thích yêu cầu. Nguy cơ hư hỏng thiết bị gần như bằng không, miễn là bạn sử dụng cáp chất lượng, được chứng nhận và kỹ thuật lắp đặt đúng cách.
Xét về độ tin cậy, PoE mang lại lợi thế rất lớn. Nó tập trung nguồn điện tại bộ chuyển mạch, có thể kết nối với bộ nguồn dự phòng (UPS). Nếu nguồn điện tòa nhà bị sự cố, các thiết bị quan trọng của bạn – camera, điểm truy cập, điện thoại – vẫn hoạt động bình thường. Đó là mức độ ổn định mà bạn không thể đạt được với các bộ chuyển đổi nguồn riêng lẻ nằm rải rác.
Lựa chọn tiêu chuẩn phù hợp: Không phụ thuộc vào quy mô công ty của bạn Việc lựa chọn giữa PoE+ và UPoE/PoE++ không liên quan đến quy mô công ty của bạn. Nó phụ thuộc vào nhu cầu của mạng lưới. Quyết định cuối cùng dựa trên ba yếu tố thực tế:
Yêu cầu về thiết bị. Đây là yếu tố quan trọng nhất. Bạn đang cắm thiết bị gì vào? Hãy kiểm tra thông số kỹ thuật của thiết bị. Nếu thiết bị yêu cầu công suất hơn 25,5W để hoạt động, bạn cần UPoE/PoE++. Không có cách nào khác. Đảm bảo khả năng tương thích trong tương lai. Bạn có kế hoạch nâng cấp mạng trong 3-5 năm tới không? Nếu bạn biết Wi-Fi 7 nằm trong lộ trình phát triển của mình, việc triển khai các thiết bị chuyển mạch hỗ trợ UPoE+ 60W hoặc 90W ngay bây giờ là một khoản đầu tư thông minh. Điều này sẽ giúp bạn tránh phải thay thế toàn bộ cơ sở hạ tầng một cách không cần thiết. Chi phí. Đúng vậy, các bộ chuyển mạch công suất cao hơn sẽ có chi phí ban đầu cao hơn. Nhưng chi phí thay thế một bộ chuyển mạch công suất thấp trong vòng hai năm vì nó không thể hỗ trợ các điểm truy cập mới của bạn sẽ lớn hơn nhiều. Điều cần tính toán thực sự là tổng chi phí sở hữu, chứ không chỉ là giá mua ban đầu.
Đừng đoán mò. Hãy thử nghiệm.
Chọn đúng chuẩn PoE chỉ là một nửa thành công. Nửa còn lại là đảm bảo cơ sở hạ tầng của bạn thực sự có thể đáp ứng được lời hứa đó. Khi một điểm truy cập Wi-Fi 7 công suất cao bắt đầu bị mất kết nối, bạn không thể đoán xem nguyên nhân là do bộ chuyển mạch, cáp hay chính điểm truy cập. Cách duy nhất để chắc chắn là kiểm tra xem các cổng của bộ chuyển mạch có cung cấp đúng công suất như đã quảng cáo khi hoạt động hay không.
Đó là lúc các công cụ của NetAlly phát huy tác dụng. Với các thiết bị như EtherScope® nXG , LinkRunner® 10G , LinkRunner® AT 4000 và LinkRunner® AT 3000 , bạn có thể thực hiện kiểm tra PoE tải TruePower™ lên đến 90W. Đây không chỉ đơn thuần là kiểm tra điện áp; các công cụ của chúng tôi mô phỏng mức tiêu thụ điện năng thực tế của thiết bị để xác nhận mạng của bạn có thể đáp ứng được. Hãy ngừng tìm kiếm các giải pháp ảo về điện năng và bắt đầu xác thực hệ thống.
